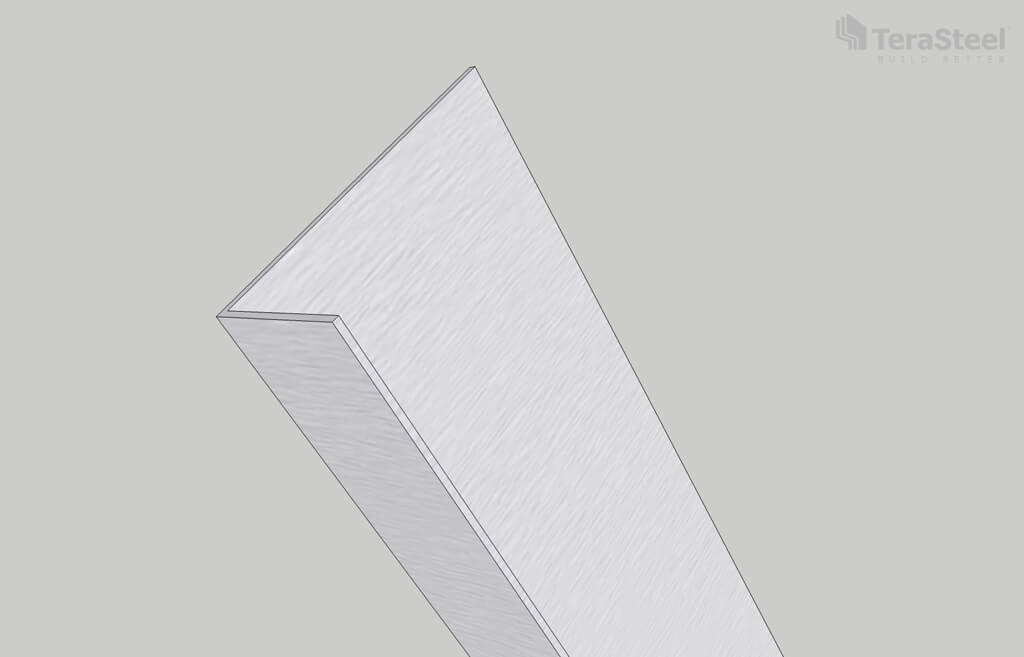

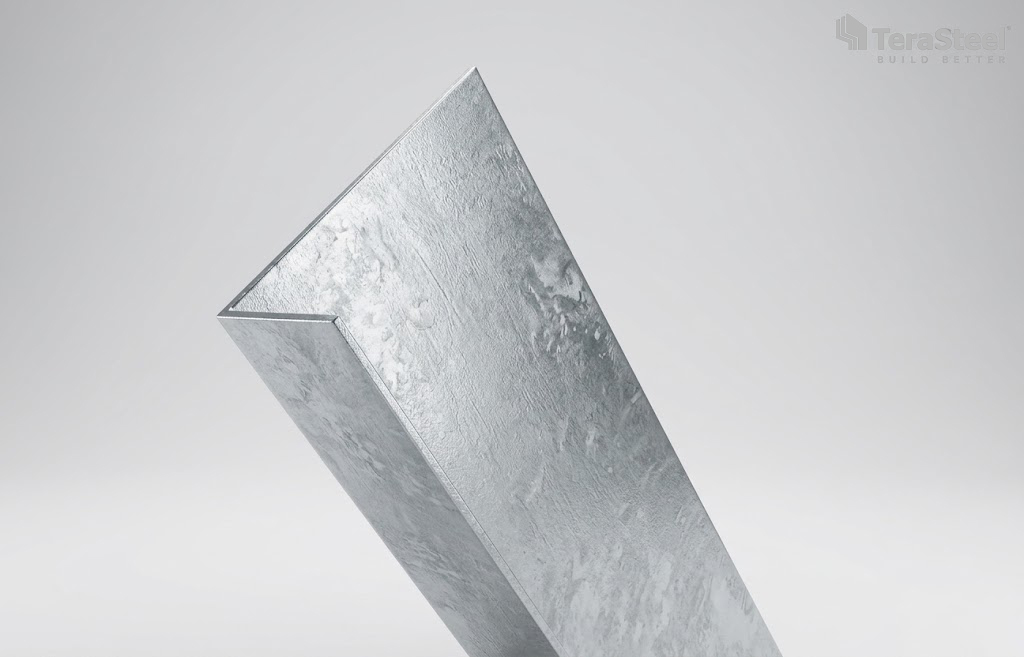

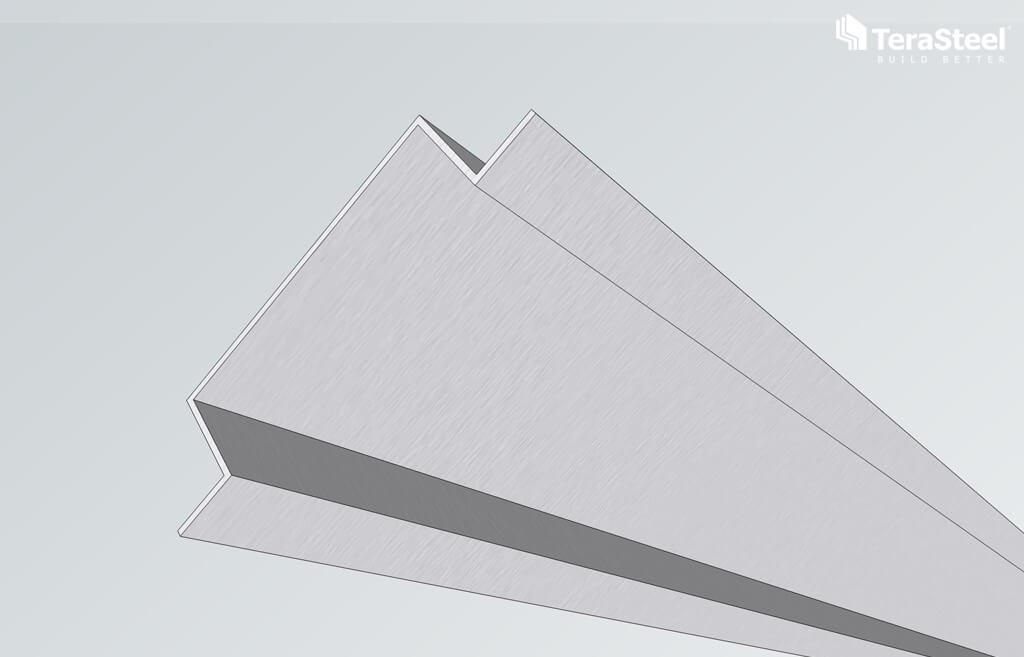

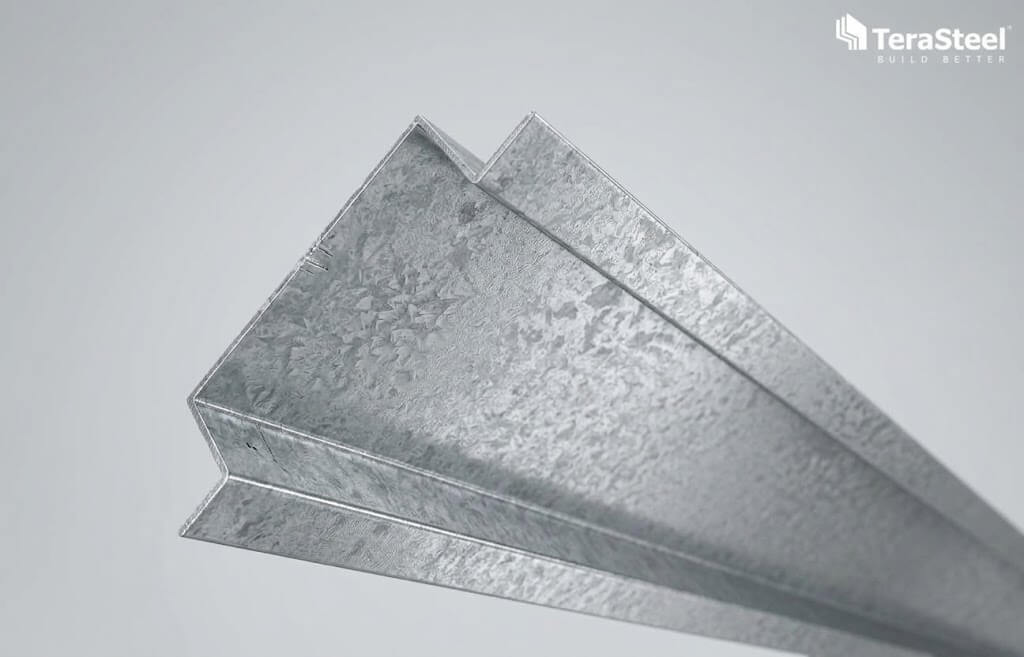

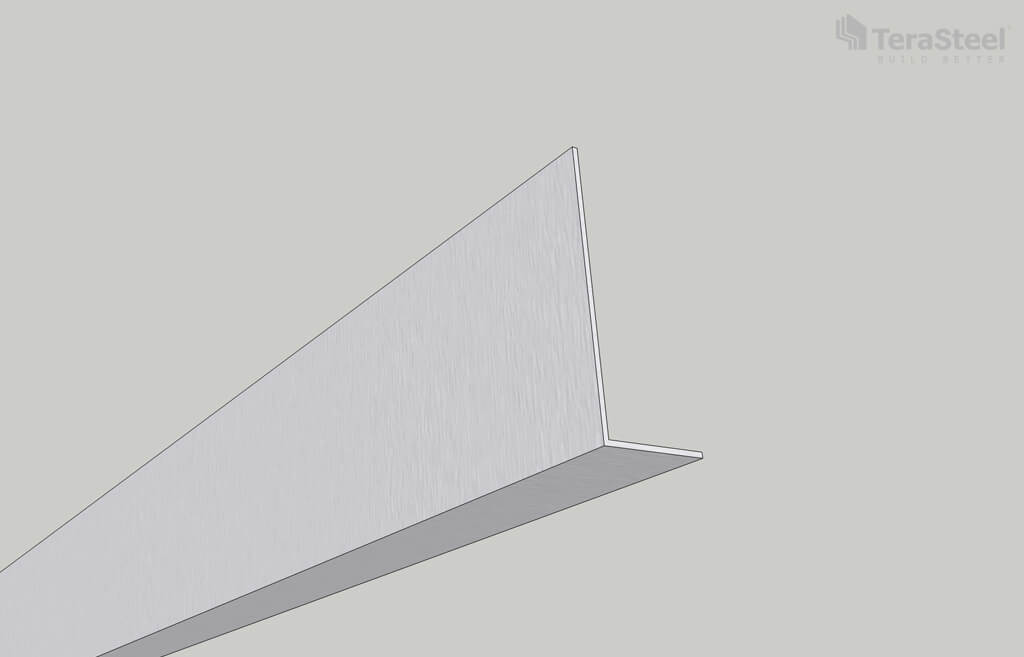

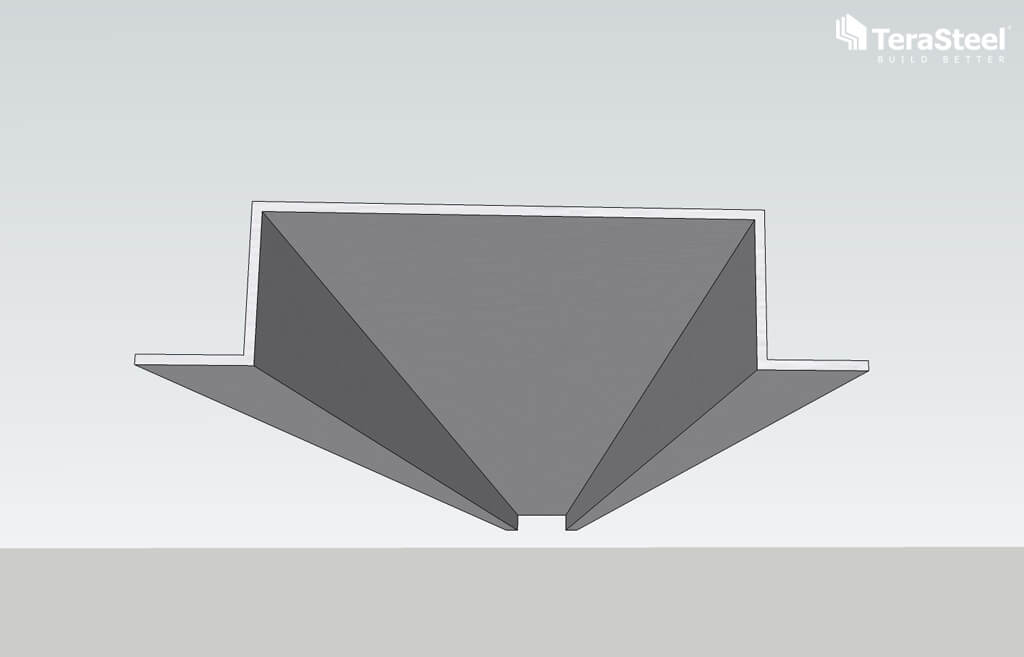

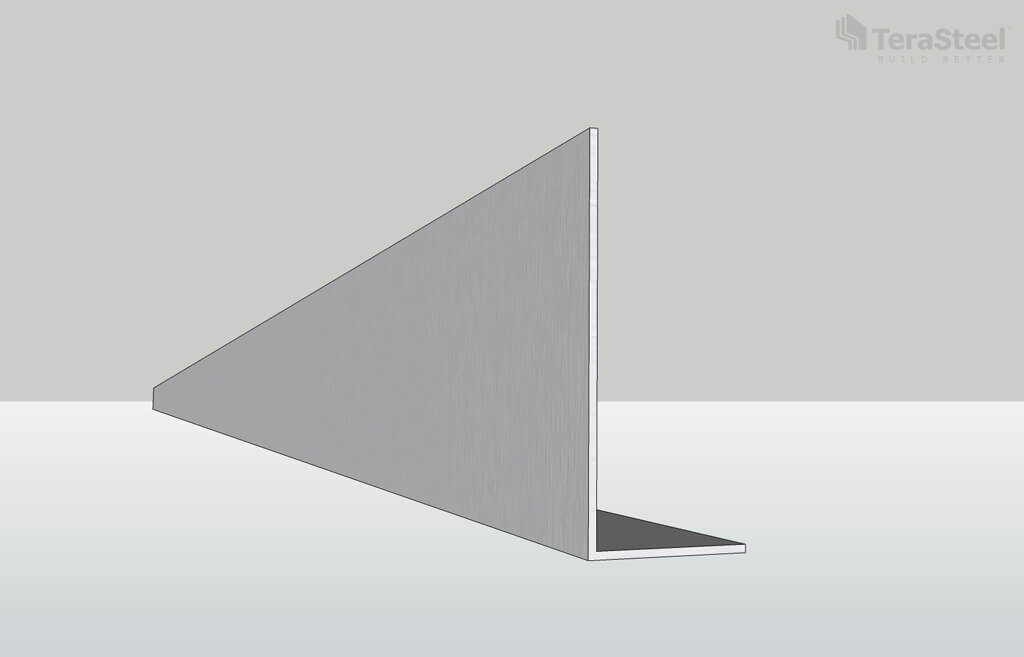

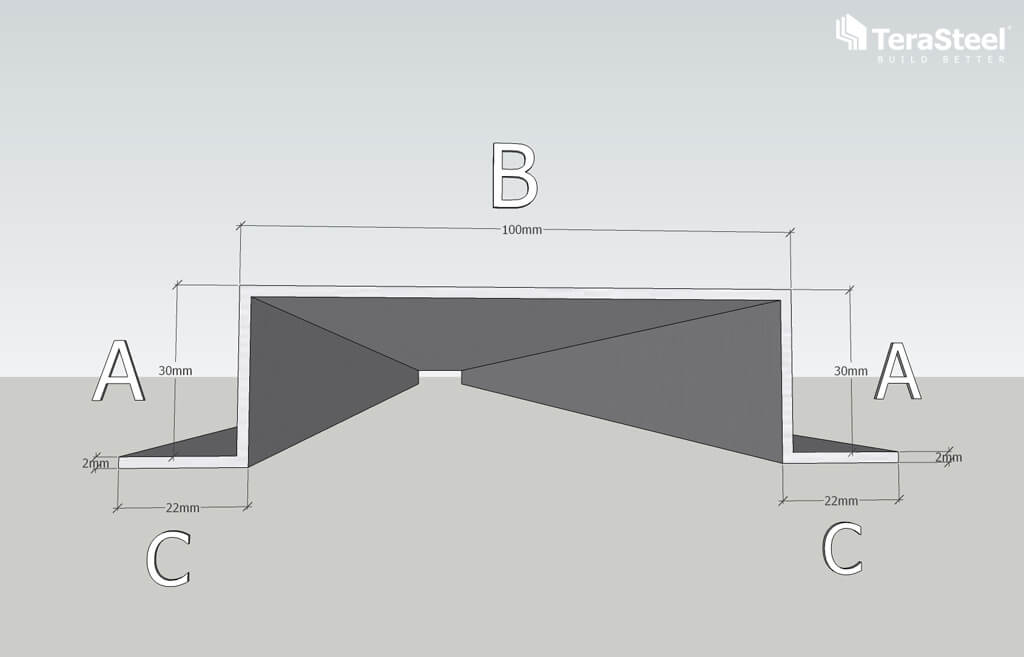

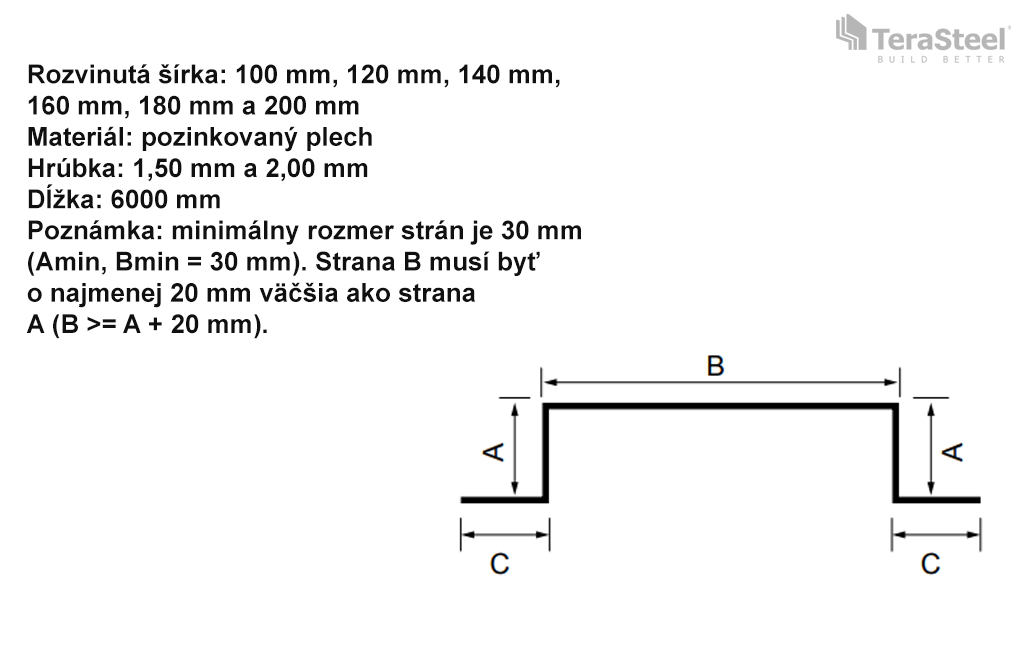

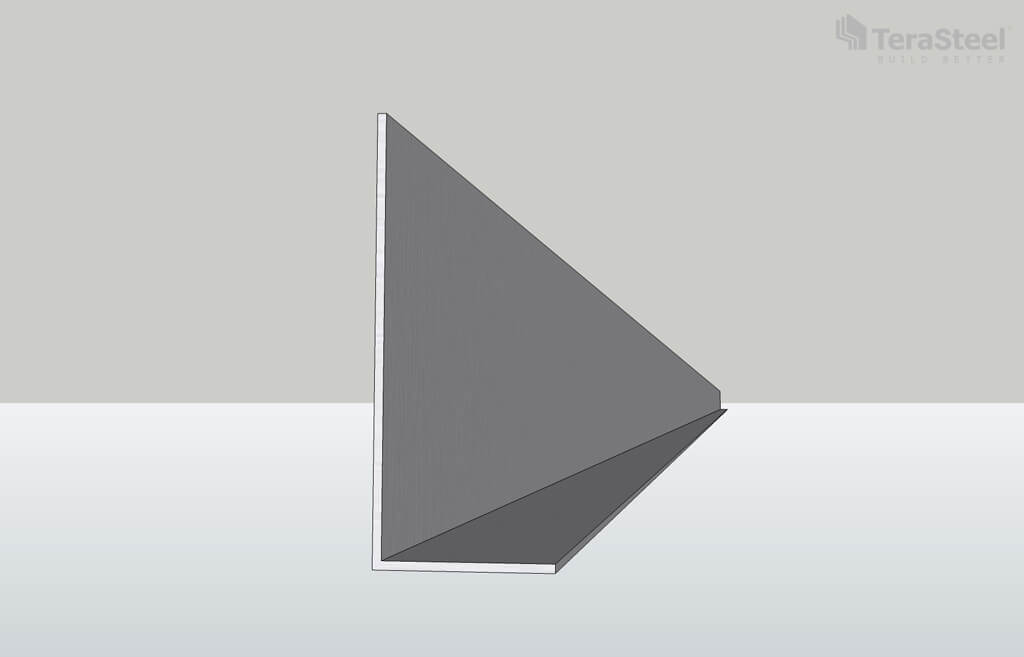

Konštrukčný L, Ω, U profil (tenkostenné väznice)

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry’s standard dummy text ever since 1966, when designers at Letraset and James Mosley, the librarian at St Bride Printing Library in London, took a 1914 Cicero translation and scrambled it to make dummy text for Letraset’s Body Type sheets.

Všetky dôležité technícké informácie o konštrukčných profiloch:

1. Sekundárna nosná konštrukcia: Tenkostenné oceľové profily tvoria ľahkú sekundárnu konštrukciu, ktorá dopĺňa hlavnú nosnú konštrukciu stavby.
2. Materiál a výrobná technológia: Konštrukčné profily sa vyrábajú z vysokopevnostnej konštrukčnej ocele S350GD+Z275 s povrchovou ochranou vytvorenou kontinuálnym žiarovým zinkovaním. Požadovaný geometrický prierez sa vytvára za studena na profilovacích valcových linkách.

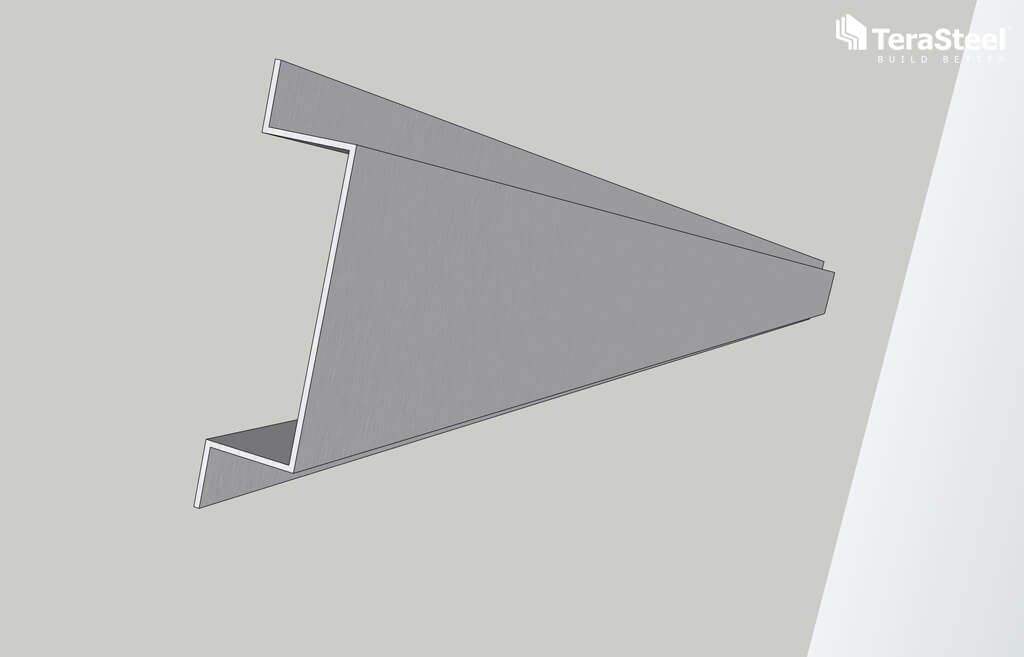

3. Z konštrukčné profily: Oceľové profily typu Z sa používajú predovšetkým ako strešné väznice a sekundárne nosné prvky strešných, prípadne stropných konštrukcií oceľových hál.
4. Výrobné dĺžky profilov: Štandardné výrobné dĺžky konštrukčných profilov sa pohybujú od 2 000 do 13 500 mm. Maximálna dĺžka 13,5 m zodpovedá bežným možnostiam prepravy na štandardných kamiónoch.

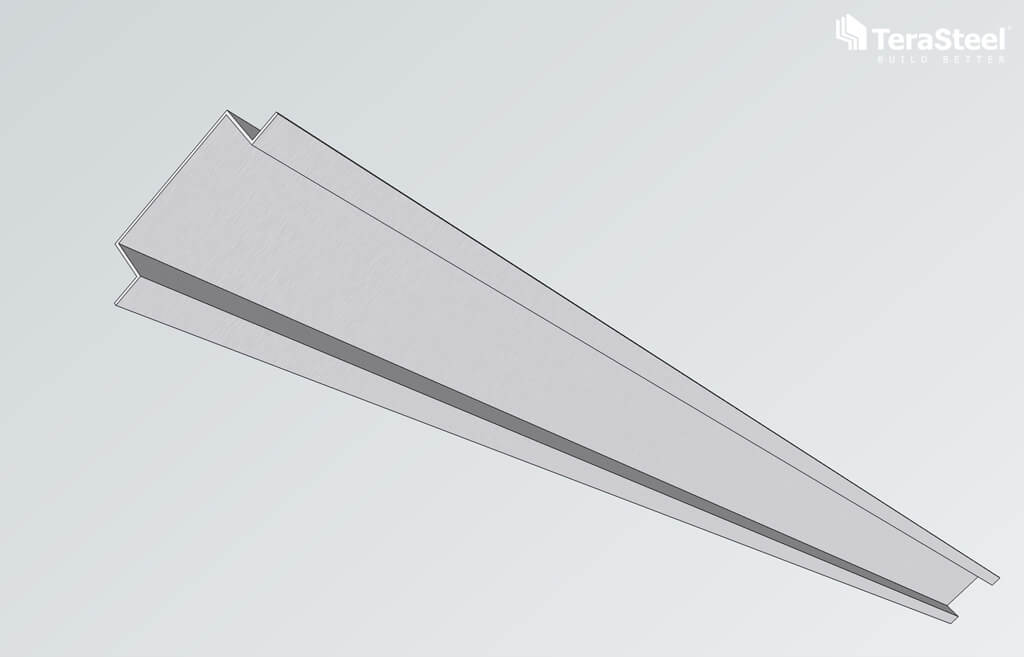

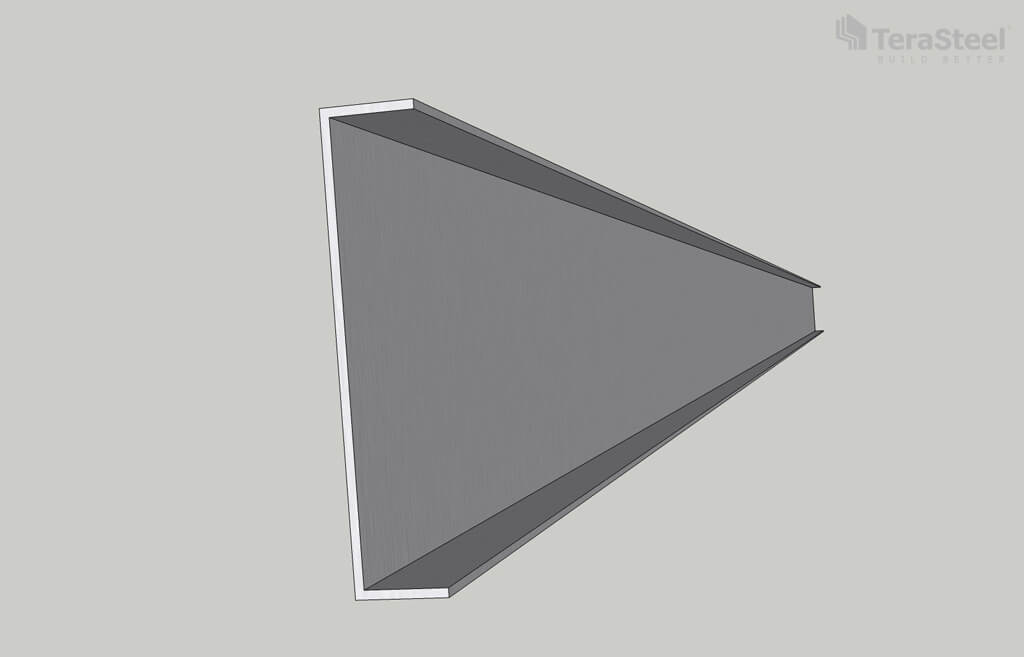

5. C konštrukčné profily: Oceľové profily typu C sa používajú predovšetkým ako stenové paždíky, ktoré tvoria sekundárnu nosnú sústavu obvodových plášťov oceľových hál.
6. Oblasti použitia: Tenkostenné konštrukčné profily nachádzajú uplatnenie pri výstavbe priemyselných, logistických, skladových, výrobných, poľnohospodárskych, obchodných, administratívnych a občianskych montovaných objektov.
7. Montážne otvory: Konštrukčné profily možno vyrábať s vopred pripravenými montážnymi otvormi podľa požiadaviek projektovej dokumentácie. Štandardne používané priemery kruhových otvorov sú 12, 14, 18 a 22 mm.
8. Nízka konštrukčná hmotnosť: V porovnaní s tradičnými oceľovými nosníkmi valcovanými za tepla môžu výrazne znížiť celkovú hmotnosť nosnej konštrukcie stavby.
9. Európske technické normy: Konštrukčné profily sa vyrábajú z oceľových plechov spĺňajúcich požiadavky európskej normy EN 10346, ktorá stanovuje technické dodacie podmienky kontinuálne žiarovo pokovovaných oceľových plochých výrobkov. Rozmerové a tvarové tolerancie východiskového oceľového plechu sú definované normou EN 10143.
10. Označenie ocele S350GD+Z275: Písmeno S označuje konštrukčnú oceľ, číslo 350 predstavuje minimálnu garantovanú medzu klzu Rp0,2 ≥ 350 MPa a označenie GD identifikuje oceľ určenú pre kontinuálne žiarovo pokovované ploché výrobky podľa EN 10346. Označenie +Z275 vyjadruje celkovú plošnú hmotnosť zinkového povlaku 275 g/m² na oboch stranách plechu, čo pri rovnomernom rozložení zodpovedá približne 20 μm zinku na každej strane. Sú vhodné do koróznych kategórií C1–C4.
11. Sigma (Σ) konštrukčné profily: Profily typu Sigma sa vyznačujú špeciálne tvarovanou stojinou s pozdĺžnymi prelismi a stredovým profilovaním. Táto geometria zvyšuje lokálnu stabilitu stojiny, jej odolnosť proti vzperu a priaznivo ovplyvňuje šmykovú únosnosť profilu.

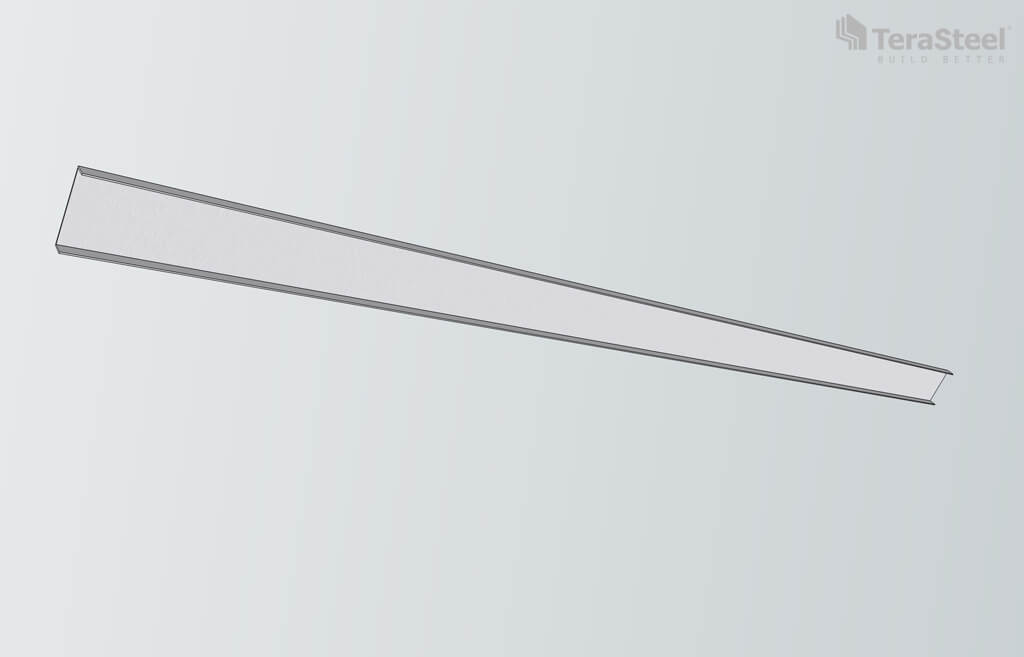

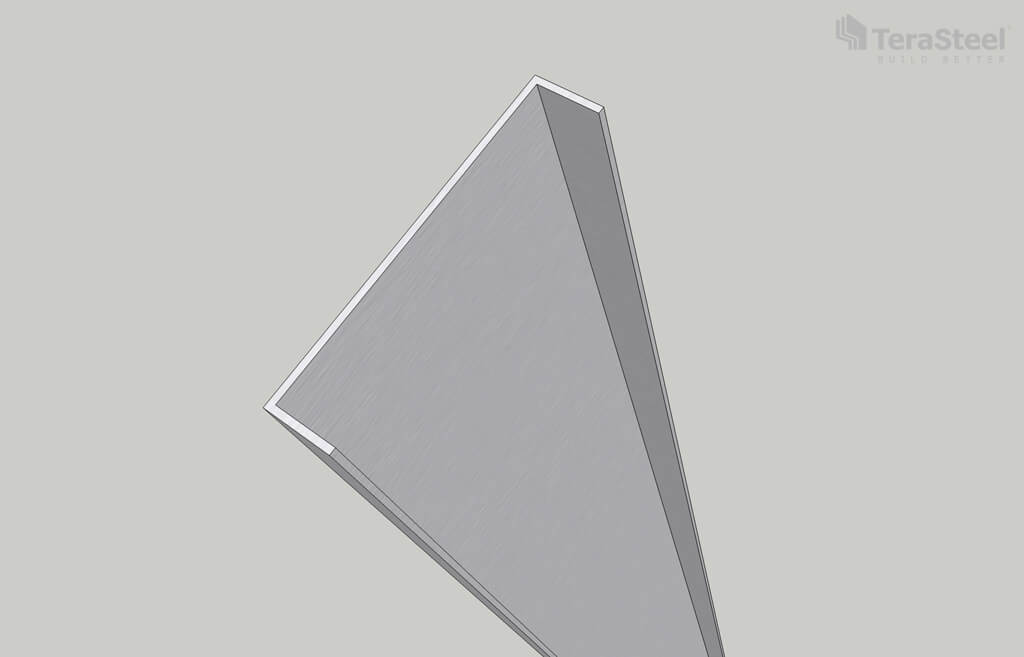

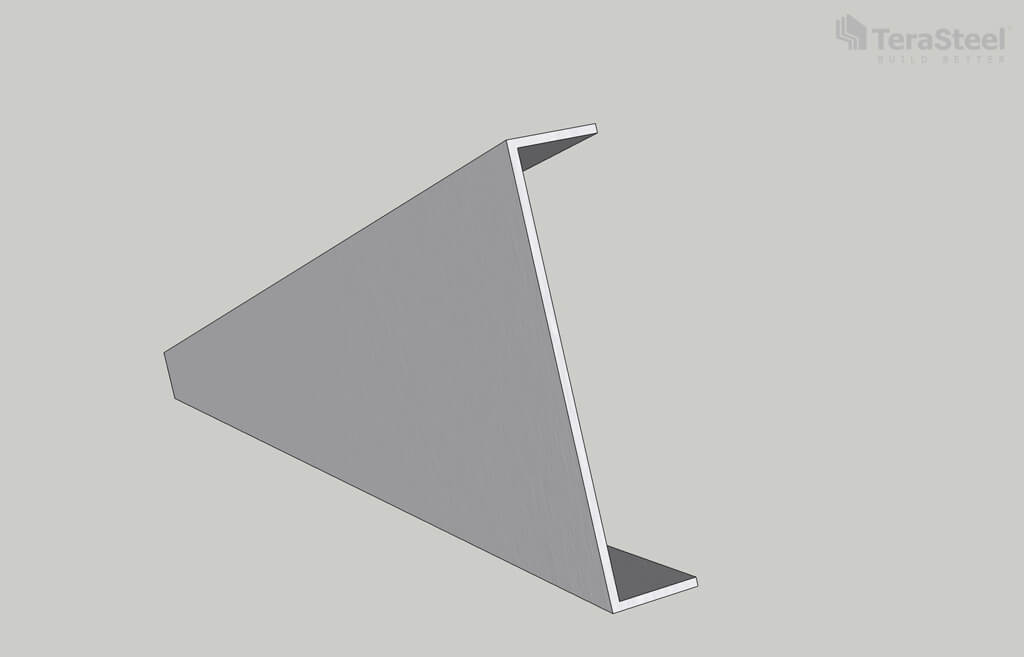

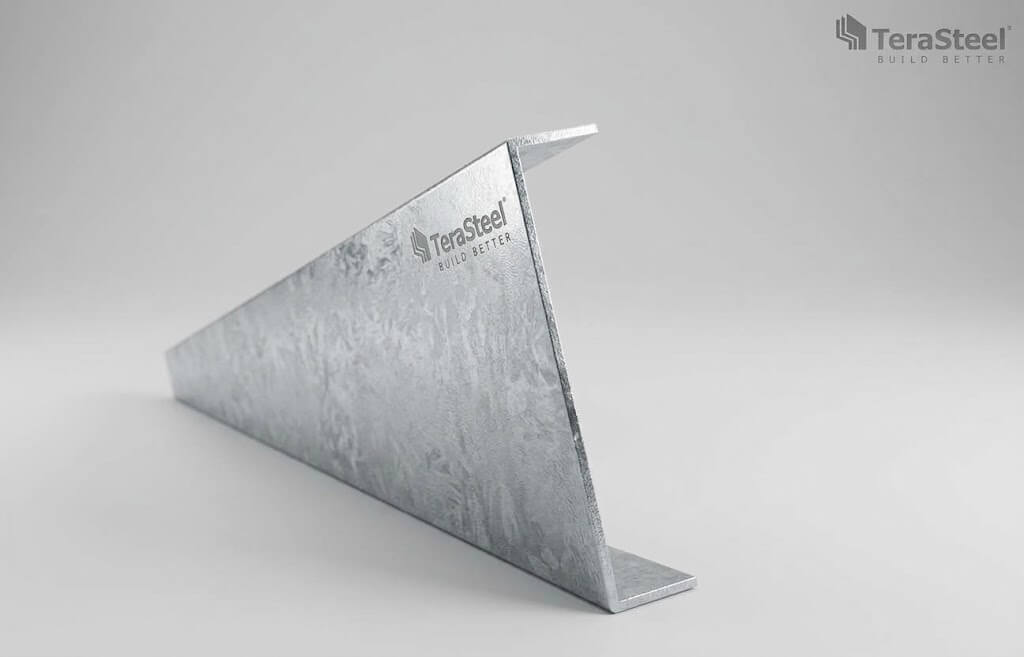

12. U konštrukčné profily: Oceľové profily typu U sa používajú predovšetkým ako zakladacie, vodiace a spojovacie konštrukčné prvky pre profily typu C a Sigma. Umožňujú lepšie osadenie, vedenie a upevnenie jednotlivých prvkov sekundárnej nosnej konštrukcie.
13. Prekrývanie a spájanie profilov: Spájajú sa prekrývaním, zasúvaním a samovrtnými alebo metrickými skrutkami, prípadne pomocou oceľových L konzol.
14. Povrchová ochrana a údržba: Oceľové profily s povrchovou úpravou Z275 sú už z výroby chránené zinkovou vrstvou, ktorá zabezpečuje ochranu proti atmosférickej korózii. Spravidla nevyžadujú dodatočné natieranie ani aplikáciu ďalších ochranných vrstiev.

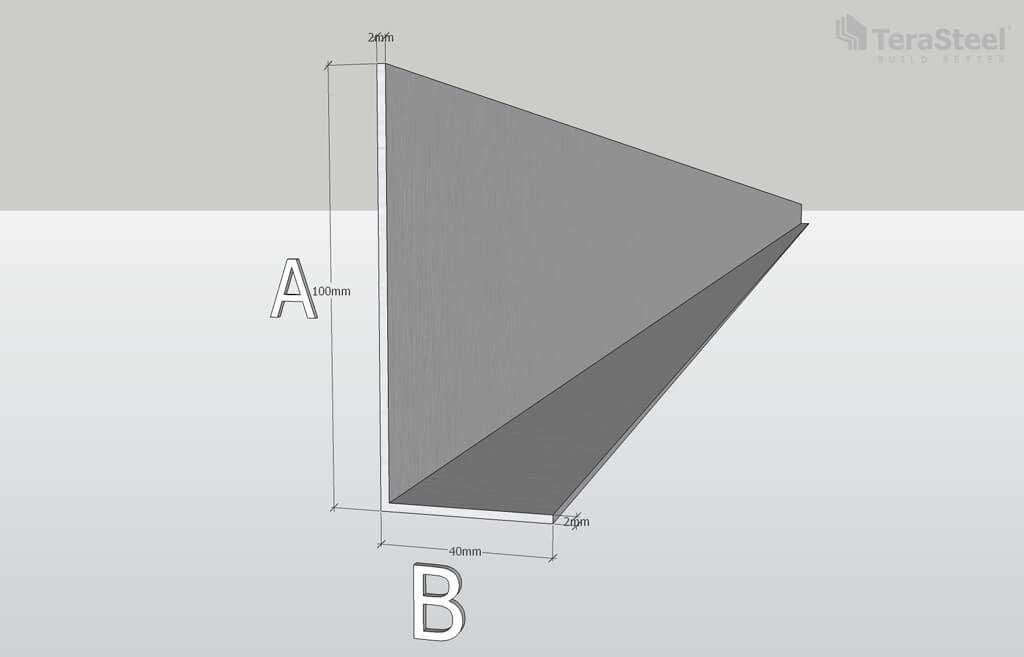

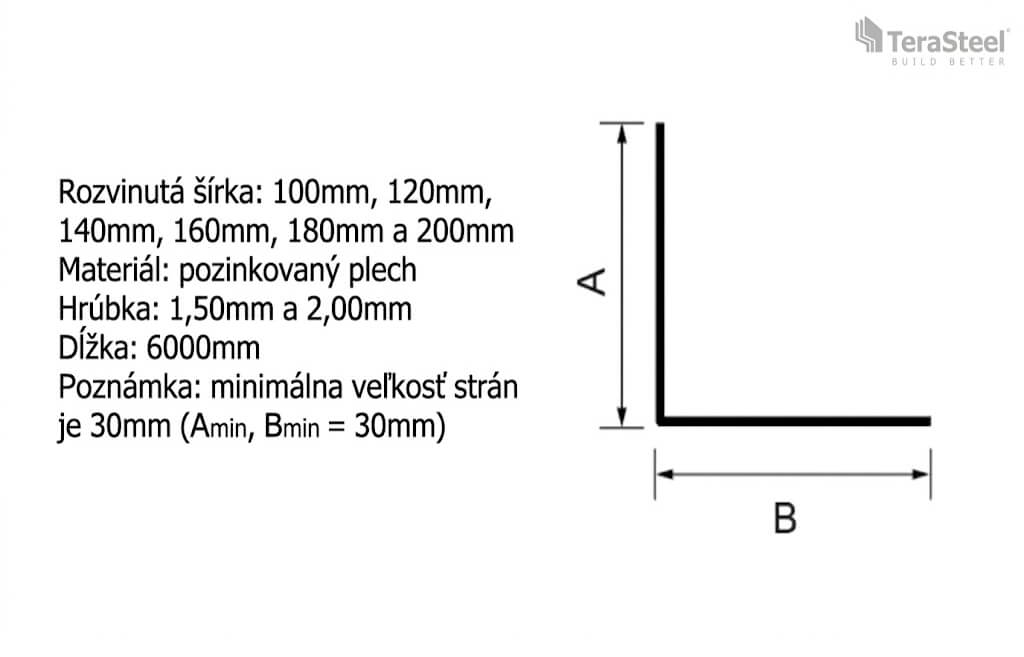

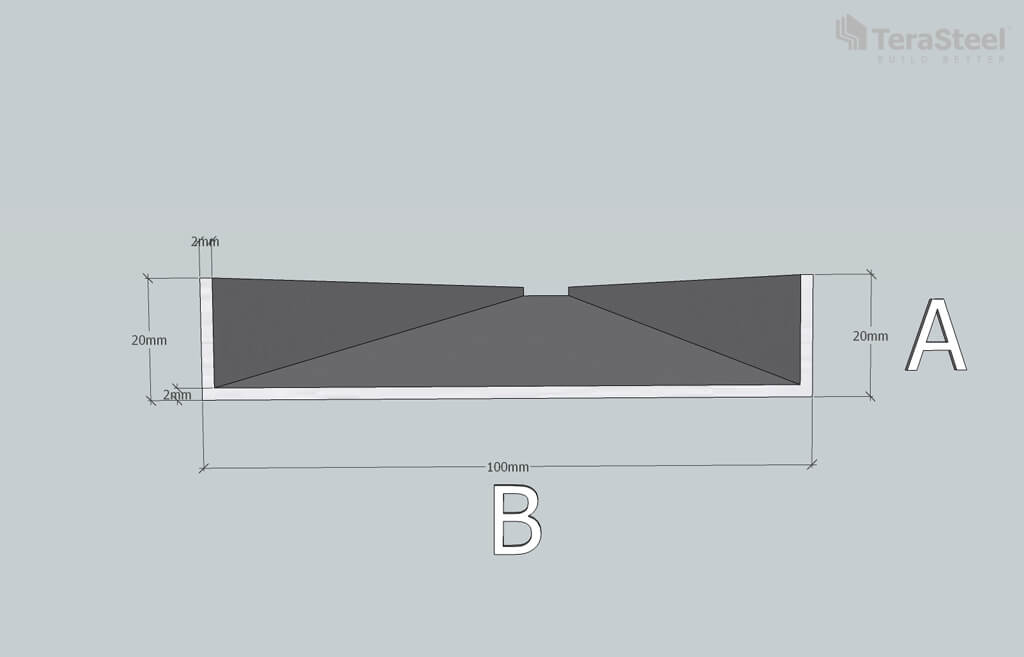

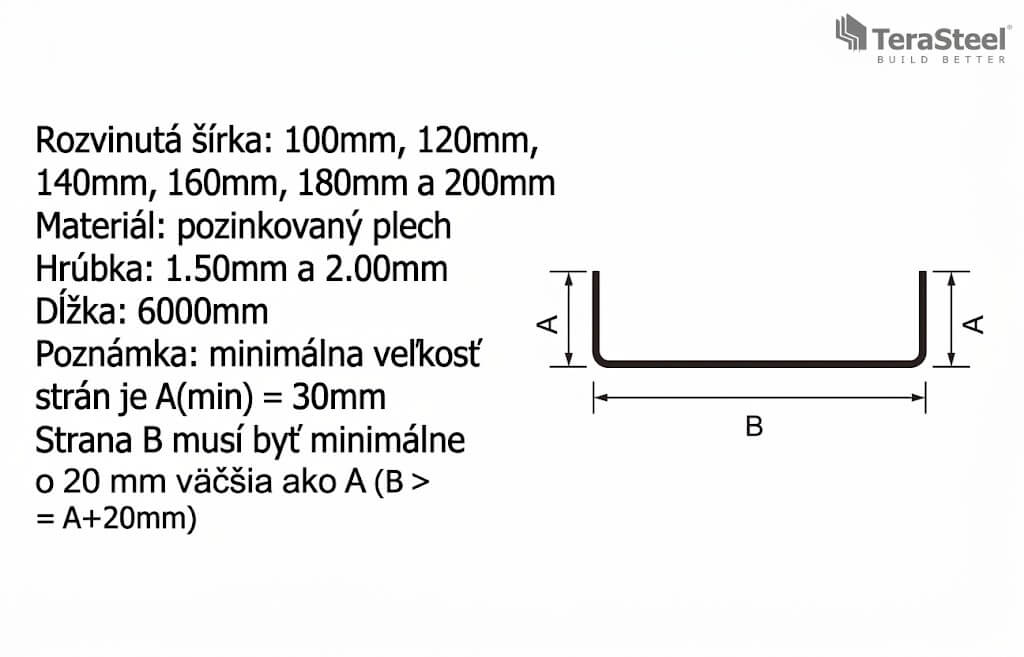

15. Základné rozmerové parametre: Pri výbere sú rozhodujúcimi parametrami výška prierezu H a nominálna hrúbka oceľového plechu t. Ďalšie geometrické rozmery, najmä šírky pásnic b1 a b2 a rozmery okrajových lemov c1 a c2, určujú výslednú geometriu prierezu a ovplyvňujú jeho statické vlastnosti. Treba vedieť pri objednávke aj počet kusov a dlžky profilov.
16. Skrutkové spoje bez predvŕtania: Konštrukčné profily typu Z, C, U a Sigma možno za stanovených montážnych podmienok spájať pomocou samovrtných oceľových skrutiek bez potreby predchádzajúceho vŕtania montážnych otvorov. Tento spôsob spájania zjednodušuje montáž a skracuje čas realizácie sekundárnej nosnej konštrukcie.
17. Výška profilov a hrúbka materiálu: Bežné konštrukčné výšky tenkostenných oceľových profilov sa pohybujú v rozsahu 100 až 400 mm. Štandardné hrúbky oceľového plechu sú spravidla 1 až 4 mm, pričom pri špeciálnych výrobných vyhotoveniach môže byť dostupná aj hrúbka 4,5 mm.
18. Mechanická manipulácia a vykladanie: Nakladanie, vykladanie a premiestňovanie oceľových konštrukčných profilov sa vykonáva pomocou vhodných mechanických manipulačných zariadení. Pri manipulácii je potrebné zabrániť deformácii tenkostenných prierezov, mechanickému poškodeniu hrán a narušeniu ochrannej zinkovej vrstvy.
19. Skladovanie konštrukčných profilov: Pri krátkodobom skladovaní sa oceľové profily ukladajú na vhodné podpery alebo drevené hranoly tak, aby nedochádzalo k ich priamemu kontaktu so zemou. Profily majú byť uložené na rovnom podklade s miernym pozdĺžnym sklonom, ktorý umožňuje odtok zrážkovej vody a zabraňuje hromadeniu vlhkosti medzi jednotlivými prvkami.
